一图看懂螺杆式空气压缩机气路图解

返回列表 发布日期:2023.06.04 浏览量:305

螺杆式空气压缩机是一种在工业领域广泛应用的压缩机,在使用螺杆式空气压缩机之前,了解其气路流程至关重要。螺杆式空气压缩机的气路流程一般分为 3个部分:吸气压缩排气

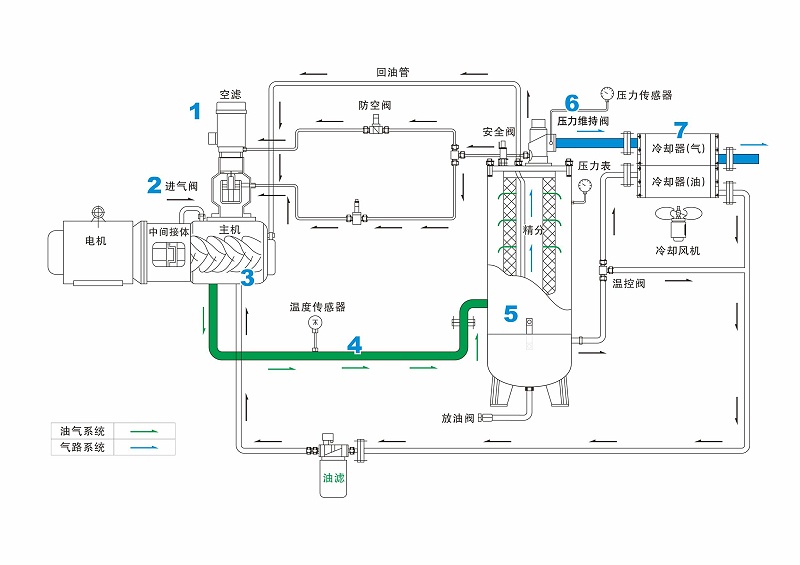

螺杆式空气压缩机气路图解

螺杆式空气压缩机的气路流程:

1.空气通过空滤,过滤杂质和灰尘;(进气过滤)

2.由进气控制阀,进入主机;(进气控制)

3.在压缩过程中,与喷入的专用冷却液混合;(气体压缩)

4.油气混合气体,从压缩腔排入油气分离器;(油气混合)

5.此时压缩排除的含油气体中,绝大部分的油介质会被分离;(油气分离)

6.当空气被压缩到设定压力值时,会通过压力维持阀排出;(气体排出)

7.进入冷却器内进行冷却散热,末了排入使用系统。(气体冷却)

总而言之,了解螺杆式空气压缩机的气路流程是非常必要的,不仅可以帮助我们更好地使用和维护设备,还可以提高我们的工作效率和生产效益。
